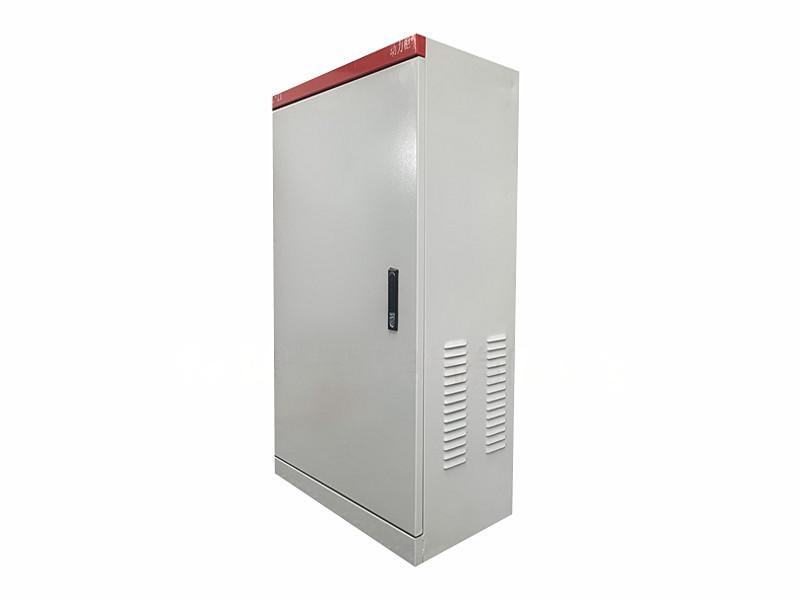

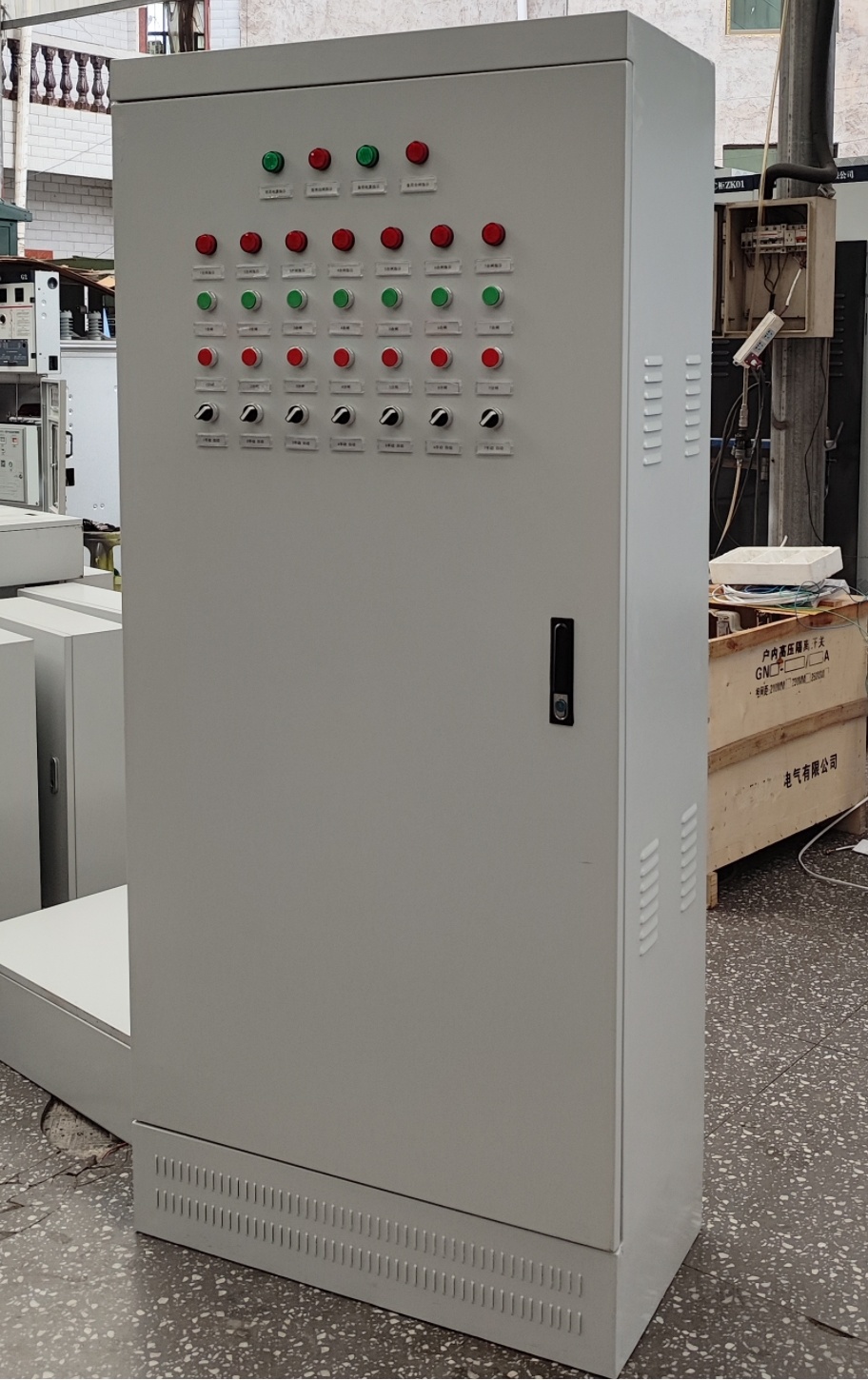

Описание продукта: Распределительная коробка XL-21

Распределительная коробка XL-21 — это универсальное электрооборудование низкого напряжения (до 1 кВ), предназначенное для распределения электроэнергии, коммутации цепей, защиты электроприборов и механизмов от перегрузок, коротких замыканий и других аварийных режимов. Конструктивно выполнена в виде закрытой коробки с открытой внутренней компоновкой, что обеспечивает удобство монтажа, обслуживания и замены компонентов. Благодаря простоте дизайна, высокой надежности и экономичности, распределительная коробка XL-21 широко используется в промышленности, гражданской инфраструктуре и энергетических проектах. Ниже представлено детальное описание продукта, включая технические параметры, особенности, область применения, материал и конструкцию, технологию производства, а также правила монтажа и эксплуатации.

6. Правила монтажа и эксплуатации

6.1 Монтаж

1. Подготовка места монтажа: Место должно быть сухим, чистым, свободным от препятствий. Пол должен быть прочным, горизонтальным (погрешность не более 2 мм на 1 м) и способным выдерживать вес коробки (от 100 кг до 700 кг в зависимости от модели). Необходимо обеспечить достаточное пространство для обслуживания (не менее 0.8 м спереди и 0.6 м сзади коробки).

1. Технические параметры (характеристики)

2. Фиксация корпуса: Коробка устанавливается на специальные подставки или прямо на пол, фиксируется анкерами или болтами для предотвращения смещения при эксплуатации или вибрациях. При монтаже нескольких коробок они соединяются между собой ремнями или соединительными пластинами для повышения жесткости.

3. Подключение проводников: Подключение входных и выходных низковольтных проводников выполняется квалифицированным персоналом с использованием инструмента с изолированными ручками. Перед подключением проверяется полное отключение напряжения. Проводники закрепляются в клеммах с достаточной усилием, чтобы предотвратить нагрев контактов. После подключения проводники убираются в специальные каналы или триммеры для защиты от повреждений.

4. Тестирование после монтажа: Проверка изоляционной прочности, работоспособности всех коммутационных устройств и защитных механизмов, проверка индикаторов работы. Проведение испытания на пустом ходу (без нагрузки) и испытания с номинальной нагрузкой. В случае выявления неисправностей выполняется их устранение перед полным пуском в эксплуатацию.

6.2 Эксплуатация

1. Регулярный осмотр: Ежемесячный визуальный осмотр корпуса (отсутствие повреждений, коррозии), уплотнений (отсутствие утечек), индикаторов работы (световые сигналы, показания счетчиков). Ежегодный детальный осмотр с измерением параметров (ток, напряжение, температура контактов) с использованием термовизионной камеры и мультиметра.

2. Обслуживание компонентов: Периодическая проверка и очистка контактов клемм (ежеквартально) для предотвращения нагревания. Проверка работоспособности автоматических выключателей и реле защиты (ежегодно). Замена изношенных компонентов на новые, соответствующие технические требованиям коробки.

3. Устранение аварий: При возникновении аварий (краткое замыкание, перегрузка) автоматические выключатели отключают поврежденную цепь. После устранения причины аварии выполняется проверка защитных устройств и тестирование перед повторным пуском в эксплуатацию. Запрещается принудительное включение выключателей без выявления и устранения причины аварии.

4. Персонал: Операция и обслуживание коробки должны выполняться только квалифицированным персоналом с соответствующими разрешениями. Персонал должен использовать индивидуальные средства защиты (ИЗО) — резиновые перчатки, защитные очки, стальные туфли.

5. Документация: При эксплуатации необходимо хранить конструкторскую документацию, протоколы испытаний, журналы обслуживания и ремонта. Журнал должен содержать даты осмотров, результаты проверок, данные об авариях и их устранения.

Распределительная коробка XL-21 является надежным, универсальным и экономичным решением для систем распределения электроэнергии низкого напряжения. Благодаря простой и продуманной конструкции, высококачественным материалам, строгим требованиям к производству и широкой адаптивности, она успешно применяется в различных отраслях промышленности и гражданской инфраструктуре, обеспечивая бесперебойную и безопасную работу электросистем.

Распределительная коробка XL-21 полностью соответствует требованиям российских стандартов: ГОСТ 14254-96 «Шкафы и панели электрические. Общие технические условия», ГОСТ 26439.1-85 «Шкафы распределительные низковольтные. Общие технические условия», ГОСТ 5469-79 «Автоматические выключатели низковольтные. Общие технические условия». Также продукция соответствует международным стандартам ИЕС 61439-1 «Шкафы для оборудования низковольтного. Общие требования» и ИЕС 60947 «Коммутационное и защитное оборудование». Распределительная коробка XL-21 сертифицирована по системе ГОСТ Р, имеет свидетельства о государственной регистрации и соответствует требованиям безопасности и экологии.

7. Соответствие стандартам

1. Номинальное напряжение: 380 В/220 В, 50 Гц (сетевое напряжение); допустимое отклонение напряжения ±10% от номинального.

2. Особенности и преимущества продукта

2. Номинальный ток главной шины: 630 А, 1000 А, 1600 А, 2500 А, 4000 А (в зависимости от модели и сечения шины).

3. Номинальный ток разводящих цепей: 10 А – 630 А (многообразие вариантов позволяет подобрать конфигурацию под конкретные нагрузки).

4. Критический ток короткого замыкания: 30 кА, 50 кА, 80 кА (время выдержки 1 с), обеспечивая надежную защиту оборудования при аварийных режимах.

5. Класс защиты: IP20, IP30, IP40 (по ГОСТ 14254-96); IP20 – для помещений с минимальной пыльностью и отсутствием посторонних предметов; IP30 и IP40 – для помещений с умеренной пыльностью (производственные цеха, технические комнаты).

6. Температурный диапазон эксплуатации: от -20 °C до +40 °C; относительная влажность не более 85% при температуре +25 °C (без конденсации).

7. Тип изоляции: сухая, на основе эпоксидных смол, стеклопластика и полиамидов; изоляционное сопротивление не менее 100 МОм при напряжении 500 В постоянного тока.

8. Количество фаз: 3 фазы + нулевой провод (3P+N), 3 фазы + нулевой провод + защитный провод (3P+N+PE) – стандартные конфигурации.

3. Область применения

9. Интеграция с системами автоматики: Поддержка подключения к системам автоматического управления (АСУТП), сигнализации аварий и дистанционного мониторинга (при наличии соответствующих модулей).

4. Материал и конструкция (модели)

4.1 Материалы

1. Универсальность и многофункциональность: Подходит для различных условий эксплуатации и типов нагрузок (индуктивные, емкостные, активные). Может быть оснащена различными компонентами – автоматическими выключателями, контакторами, реле защиты, счетчиками электроэнергии и модулями автоматики.

2. Удобство монтажа и обслуживания: Открытая внутренняя компоновка обеспечивает свободный доступ ко всем узлам коробки. Стандартные размеры и унифицированные крепления позволяют быстро монтировать и заменять компоненты без использования специального инструмента.

3. Высокая надежность: Использование высококачественных материалов (сталь, сертифицированные изоляционные компоненты) и продуманной конструкции гарантирует стабильную работу в длительной эксплуатации. Герметичные соединения и антикоррозийная обработка корпуса повышают долговечность оборудования.

4. Простота в освоении: Простая конструкция и стандартная компоновка делают коробку доступной для эксплуатации и обслуживания квалифицированным персоналом любого уровня подготовки.

5. Совместимость с компонентами различных производителей: Стандартные размеры и крепления обеспечивают совместимость с электрооборудованием ведущих российских и иностранных производителей (ABB, Siemens,施耐德电气 и др.).

6. Экономичность: Оптимизированный дизайн и использование стандартных компонентов снижают себестоимость продукта. Модульная конструкция позволяет расширять функционал коробки без полной замены ее корпуса.

4.2 Конструктивные модели

7. Проекты реконструкции и модернизации: Идеально подходит для обновления старых систем электроснабжения, так как легко интегрируется в существующие электросети и не требует значительных строительных работ.

8. Государственные и муниципальные объекты: Административные здания, полицейские станции, пожарные части, объекты связи – для стабильной работы государственных услуг и систем коммуникаций.

9. Объекты энергетики: Трансформаторные подстанции низкого и среднего напряжения, объекты энергетики возобновляемых источников (СЭС, ВЭС) – для распределения электроэнергии и защиты систем хранения и передачи энергии.

10. Инфраструктурные объекты: Торговые центры, отели, больницы, школы, университеты, аэропорты, станции метро, вокзалы, спортивные комплексы – для обеспечения бесперебойного снабжения электроэнергии критически важных систем (медицинское оборудование, системы пожаротушения, освещение, безопасность).

11. Жилищные комплексы: Многоэтажные дома, коттеджные поселки, жилые массивы – для распределения электроэнергии от трансформаторной подстанции к квартирам или домам, защиты жилых сетей от перегрузок, а также для подключения общих услуг (освещение, лифты, насосы, кондиционирование).

1. Промышленные предприятия: Заводы (машиностроение, металлургия, химическая, текстильная, пищевая промышленность), заводы электрооборудования, котельные – для распределения электроэнергии между производственными линиями, защиты станков, конвейеров, насосов, компрессоров и других промышленных механизмов.

5. Технология производства

2. Покраска: Электростатическое порошковое окрашивание рам и корпуса. Лакер просушивается в печах при температуре 180–200 °C, что обеспечивает прочность и устойчивость покрытия к сколу и истиранию.

3. Монтаж компонентов: Установка рамы коробки, монтаж шины распределительных, монтаж монтажных панелей, крепление клеммных блоков и других компонентов. При индивидуальных заказах – монтаж автоматических выключателей, контакторов, реле защиты и систем автоматики. Монтаж выполняется в чистых зонах с контролем влажности и пыли.

4. Шины распределительные: Медные или алюминиевые шины сечением от 16 мм² до 1000 мм² (в зависимости от номинального тока). Шины оборудуются изоляционными пластинами для предотвращения коротких замыканий.

5. Проводники и соединения: Медные или алюминиевые проводники с высокой электропроводностью. Соединения выполнены с использованием клемм из стали или бронзы с платированием, обеспечивающих надежное контактное соединение и предотвращающее нагрев.

6. Изоляционные компоненты: Эпоксидная смола, стеклопластик, полиамид – материалы с высокой изоляционной прочностью, устойчивостью к температурам и химическим веществам. Все изоляционные материалы сертифицированы и соответствуют требованиям ГОСТ и ИЕС.

7. Двери: Из стали толщиной 1.5–2 мм с антикоррозийной обработкой. Двери оснащаются замками с ключом для предотвращения несанкционированного доступа и уплотнительными материалами (силиконовая резина) для обеспечения герметичности и соответствия классу защиты.

1. Корпус и рамы: Из холоднокатаной стали профилированного сечения толщиной 1.5–3 мм (рамы) и 1–2 мм (панели корпуса). Поверхность обрабатывается антикоррозийным покрытием – фосфатирование или цинкование (электроцинкование толщиной 8–12 мкм), с последующим электростатическим порошковым окрашиванием (цвет RAL 7035 – серый, или по запросу клиента). Это обеспечивает высокую устойчивость к коррозии, механическим повреждениям и влажности.

2. Комплексное тестирование: Проверка изоляционной прочности (импульсное напряжение 2 кВ, ток утечки не более 5 мА), проверка работоспособности коммутационных механизмов, тестирование на короткий замыкание, проверка класса защиты. Все испытания документируются в протоколах с указанием результатов.

3. Контроль качества и упаковка: Финальный визуальный контроль за качеством продукции, проверка соответствия документации. Упаковка коробки в стрейч-пленку и деревянные ящики для защиты от механических повреждений и пыли во время транспортировки.

6. Правила монтажа и эксплуатации

6.1 Монтаж

1. Подготовка места монтажа: Место должно быть сухим, чистым, свободным от препятствий. Пол должен быть прочным, горизонтальным (погрешность не более 2 мм на 1 м) и способным выдерживать вес коробки (от 100 кг до 700 кг в зависимости от модели). Необходимо обеспечить достаточное пространство для обслуживания (не менее 0.8 м спереди и 0.6 м сзади коробки).

2. Фиксация корпуса: Коробка устанавливается на специальные подставки или прямо на пол, фиксируется анкерами или болтами для предотвращения смещения при эксплуатации или вибрациях. При монтаже нескольких коробок они соединяются между собой ремнями или соединительными пластинами для повышения жесткости.

3. Модели с герметичным корпусом: Для эксплуатации в агрессивных средах (содержание химических газов, высокая влажность) – корпуса выполнены из стали повышенной толщины с двойной антикоррозийной обработкой.

4. Модели для экстремальных климатических условий: С модификацией термостатических систем (подогреватель, вентилятор) для работы в температурном диапазоне от -40 °C до +55 °C. Предназначены для северных регионов или объектов с переменными температурами.

5. Модели с модулями автоматики и метража: Включают модули с реле защиты, счетчиками электроэнергии (индуктивными или электронными), системами сигнализации аварий и дистанционного мониторинга. Подходит для объектов с требованиями к точному учету электроэнергии и автоматическому управлению.

6. Модели с повышенным классом защиты (IP40): Озвучены дополнительными уплотнениями, защитными решетками и герметичными дверями. Предназначены для помещений с повышенной пыльностью или влажностью (производственные цеха, технические подвалы).

1. Базовые модели XL-21: Стандартные конфигурации с открытой внутренней компоновкой, количеством монтажных панелей от 2 до 8. Предназначены для обычных условий эксплуатации (интерьер, сухой климат).

2. Подключение проводников: Подключение входных и выходных низковольтных проводников выполняется квалифицированным персоналом с использованием инструмента с изолированными ручками. Перед подключением проверяется полное отключение напряжения. Проводники закрепляются в клеммах с достаточной усилием, чтобы предотвратить нагрев контактов. После подключения проводники убираются в специальные каналы или триммеры для защиты от повреждений.

3. Тестирование после монтажа: Проверка изоляционной прочности, работоспособности всех коммутационных устройств и защитных механизмов, проверка индикаторов работы. Проведение испытания на пустом ходу (без нагрузки) и испытания с номинальной нагрузкой. В случае выявления неисправностей выполняется их устранение перед полным пуском в эксплуатацию.

6.2 Эксплуатация

1. Регулярный осмотр: Ежемесячный визуальный осмотр корпуса (отсутствие повреждений, коррозии), уплотнений (отсутствие утечек), индикаторов работы (световые сигналы, показания счетчиков). Ежегодный детальный осмотр с измерением параметров (ток, напряжение, температура контактов) с использованием термовизионной камеры и мультиметра.

2. Контроль качества и упаковка: Финальный визуальный контроль за качеством продукции, проверка соответствия документации. Упаковка коробки в стрейч-пленку и деревянные ящики для защиты от механических повреждений и пыли во время транспортировки.

3. Комплексное тестирование: Проверка изоляционной прочности (импульсное напряжение 2 кВ, ток утечки не более 5 мА), проверка работоспособности коммутационных механизмов, тестирование на короткий замыкание, проверка класса защиты. Все испытания документируются в протоколах с указанием результатов.

4. Монтаж компонентов: Установка рамы коробки, монтаж шины распределительных, монтаж монтажных панелей, крепление клеммных блоков и других компонентов. При индивидуальных заказах – монтаж автоматических выключателей, контакторов, реле защиты и систем автоматики. Монтаж выполняется в чистых зонах с контролем влажности и пыли.

5. Покраска: Электростатическое порошковое окрашивание рам и корпуса. Лакер просушивается в печах при температуре 180–200 °C, что обеспечивает прочность и устойчивость покрытия к сколу и истиранию.

6. Антикоррозийная обработка: Фосфатирование поверхности для удаления ржавчины и образования защитного слоя. Электроцинкование для создания дополнительного антикоррозийного барьера. Сушка деталей в печах при температуре 120–150 °C.

7. Производство рам и корпуса: Разрез листов стали на ЧПУ-станках (лазерная или плазмогазовая резка) с высокой точностью (погрешность не более 0.1 мм). Гибка профилированной стали на бетонирующих станках. Сварка компонентов на автоматических сварочных станках (МАГ- сварка) с контролем качества швов с использованием ультразвукового контроля.

1. Проектирование и инженерия: Разработка конструкторской документации (чертежи, спецификации, схемы электрические) с учетом требований клиента, ГОСТ 14254-96, ГОСТ 26439.1-85 и международных стандартов ИЕС 61439-1. Использование САПР-систем (AutoCAD, SolidWorks) для оптимизации конструкции, проверки на прочность и компоновку компонентов.

2. Обслуживание компонентов: Периодическая проверка и очистка контактов клемм (ежеквартально) для предотвращения нагревания. Проверка работоспособности автоматических выключателей и реле защиты (ежегодно). Замена изношенных компонентов на новые, соответствующие техническим требованиям коробки.

3. Устранение аварий: При возникновении аварий (краткое замыкание, перегрузка) автоматические выключатели отключают поврежденную цепь. После устранения причины аварии выполняется проверка защитных устройств и тестирование перед повторным пуском в эксплуатацию. Запрещается принудительное включение выключателей без выявления и устранения причины аварии.

4. Персонал: Операция и обслуживание коробки должны выполняться только квалифицированным персоналом с соответствующими разрешениями. Персонал должен использовать индивидуальные средства защиты (ИЗО) — резиновые перчатки, защитные очки, стальные туфли.

5. Документация: При эксплуатации необходимо хранить конструкторскую документацию, протоколы испытаний, журналы обслуживания и ремонта. Журнал должен содержать даты осмотров, результаты проверок, данные об авариях и их устранении.

7. Соответствие стандартам

Распределительная коробка XL-21 полностью соответствует требованиям российских стандартов: ГОСТ 14254-96 «Шкафы и панели электрические. Общие технические условия», ГОСТ 26439.1-85 «Шкафы
